Бэкплейн Supermicro BPN-SAS-827HD для 2U Twin SC827, 6 отсеков 3,5" SATA/SAS, hot-swap

Supermicro · Комплектующие серверов · под заказ

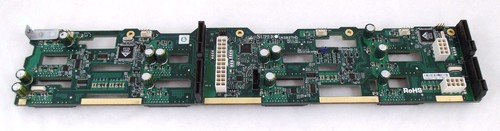

Бэкплейн Supermicro BPN-SAS-827HD для 2U Twin SC827, 6 отсеков 3,5" SATA/SAS, hot-swap — фото 1

Артикул	BPN-SAS-827HD
Партномер	BPN-SAS-827HD
Бренд	Supermicro
Категория	Комплектующие серверов
Наличие	под заказ
Состояние	новое / б/у / ref — уточняйте у менеджера
Тип изделия	бэкплейн дисковой корзины (Supermicro BPN)
Поддерживаемые накопители: интерфейс	SAS / SATA
Поддерживаемые накопители: форм-фактор	3.5" (LFF)
Число отсеков	6 × 3.5"
Горячая замена	да
Совместимость	шасси Supermicro SC827HD (2U Twin)
Узлы	1 или 2 системные платы (MB-A, MB-B)
Разъёмы питания узлов	JPW1–JPW3
Разъёмы вентиляторов	4
Индикация	активность и отказ по каждому порту, heartbeat
Высота	2U
Цена	55 198 ₽
Гарантия	магазина до 6 месяцев, расширенная до 5 лет
Доставка	СДЭК, Деловые Линии, ПЭК, Авито Доставка, самовывоз (Москва)

Описание

Бэкплейн дисковой корзины Supermicro BPN-SAS-827HD для 2U-шасси формата Twin серии SC827 (например, CSE-827HD-R1400B). Рассчитан на шесть накопителей 3,5 дюйма с горячей заменой; в спецификациях указаны диски SATA, в описании также упоминаются SAS. Плата разделена на две независимые секции и может обслуживать одну или две системные платы (узлы MB-A и MB-B), накопители подключаются к контроллерам через порты на тыльной стороне.

Помимо подключения дисков, бэкплейн выполняет функции служебной платы шасси: через разъёмы JPW1–JPW3 он подаёт питание на системные платы узлов, имеет четыре разъёма для вентиляторов корпуса, разъёмы передней панели и SMBus. Для каждого порта предусмотрены светодиоды активности и отказа, а индикатор HB показывает работу микроконтроллера. Применяется при ремонте и восстановлении серверов Supermicro на базе шасси SC827HD.

При подборе сверьте модель шасси: в серии 827 есть несколько бэкплейнов — с другими разъёмами, поддержкой SAS3 и иным числом отсеков (например, BPN-SAS3-827HD-N4), и они не взаимозаменяемы. Перемычки JP35 (тест светодиодов) и JP36 (режим кнопки питания) перед установкой стоит выставить так же, как на заменяемой плате.

Бэкплейн Supermicro BPN-SAS-827HD для 2U Twin SC827, 6 отсеков 3,5" SATA/SAS, hot-swap поставляем под заказ: срок и цену подтвердит менеджер по запросу. Работаем с юрлицами (счёт с НДС и без), ИП и частными покупателями. Подберём аналоги и совместимый ЗИП, рассчитаем поставку под проект.
