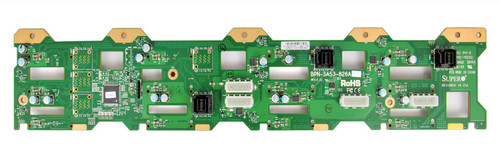

Бэкплейн Supermicro BPN-SAS3-826A на 12 дисков SAS3/SATA, 3 разъёма Mini-SAS HD
Supermicro · Комплектующие серверов · под заказ
| Артикул | BPN-SAS3-826A |
| Партномер | BPN-SAS3-826A |
| Бренд | Supermicro |
| Категория | Комплектующие серверов |
| Наличие | под заказ |
| Состояние | новое / б/у / ref — уточняйте у менеджера |
| Тип изделия | бэкплейн дисковой корзины (Supermicro BPN) |
| Поддерживаемые накопители: интерфейс | SAS |
| Количество отсеков | 12 (SAS#0–SAS#11) |
| Интерфейс накопителей | SAS3, совместимость с SATA |
| Разъёмы для подключения контроллера | 3 × Mini-SAS HD (JSM1–JSM3), по 4 порта на разъём |
| Разъёмы питания | 4 × 4-контактных (+12 В, +5 В) |
| Перемычки, настраиваемые пользователем | нет |
| Служебный разъём | JTAG для обновления CPLD (только для производителя) |
| Ревизия платы по руководству | 1.11 |
| Цена | 45 991 ₽ |
| Гарантия | магазина до 6 месяцев, расширенная до 5 лет |
| Доставка | СДЭК, Деловые Линии, ПЭК, Авито Доставка, самовывоз (Москва) |
Описание
Плата дисковой корзины на 12 отсеков с поддержкой SAS3. Все разъёмы накопителей (SAS#0–SAS#11) поддерживают SAS3, совместимы и с дисками SATA. Со стороны контроллера стоят три разъёма Mini-SAS HD (JSM1–JSM3), каждый обслуживает четыре отсека. Питание подаётся через четыре 4-контактных разъёма (+12 В и +5 В). У каждого отсека два светодиода: синий горит при активности, красный показывает отказ, перестроение массива или режим идентификации.
Ставится в серверные шасси Supermicro под бэкплейны серии 826, подходит как запчасть для замены вышедшей из строя платы. Накопители подключаются к HBA или RAID-контроллеру с выходами Mini-SAS HD: для 12 дисков нужны все три разъёма, то есть три кабеля или три порта x4.
Перед заказом сверьте партномер с маркировкой на установленной плате. Без суффикса N4 это версия только под SAS/SATA, а BPN-SAS3-826A-N4 — другое изделие, у которого часть отсеков поддерживает NVMe. Пользователю на плате настраивать нечего, разъём JTAG служит только для заводского обновления CPLD. Описание в руководстве относится к ревизии платы 1.11.
Бэкплейн Supermicro BPN-SAS3-826A на 12 дисков SAS3/SATA, 3 разъёма Mini-SAS HD поставляем под заказ: срок и цену подтвердит менеджер по запросу. Работаем с юрлицами (счёт с НДС и без), ИП и частными покупателями. Подберём аналоги и совместимый ЗИП, рассчитаем поставку под проект.
