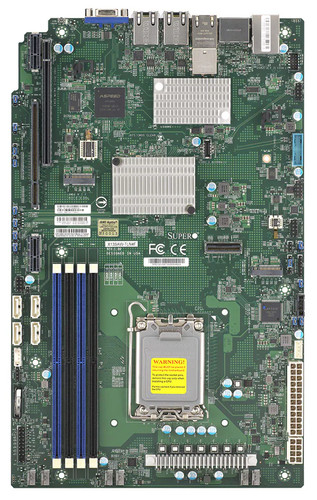

Материнская плата Supermicro X13SAW-TLN4F WIO LGA1700 R680E, 10GBase-T
Supermicro · Комплектующие серверов · под заказ
| Артикул | X13SAW-TLN4F |
| Партномер | X13SAW-TLN4F |
| Бренд | Supermicro |
| Категория | Комплектующие серверов |
| Наличие | под заказ |
| Состояние | новое / б/у / ref — уточняйте у менеджера |
| Габариты | 8" x 13" (20.32cm x 33.02cm) |
| Процессор | Single L0 (LGA-1700) Intel Core 3/5/7 (Series 2) and 14th/13th/12th Gen Core i3/i5/i7/i9 Processors |
| Ядер / потоков | до 24C |
| Оперативная память | слотов: 4 DIMM Slots |
| Модули памяти | UDIMM:4GB, 8GB, 16GB, 32GB |
| Чипсет | Intel R680E |
| SATA | 4 SATA (6Gbps) via Intel R680E; RAID 0/1/5/10 поддержка |
| Сетевой контроллер | Dual LAN with 10GBase-T with Intel X550 Dual LAN with Intel i226 |
| Порты USB | 2 USB 2.0 port(s) (header) 2 USB 3.2 Gen1 Type-A port(s) (сзади) 2 USB 3.2 Gen1 port(s) (Header) 1 USB 3.2 Gen2 port(s) (Header) |
| Видеовыход | 1 VGA port(s) 2 Display Port port(s) |
| COM-порт | 1 COM port(s) (header) |
| Модуль TPM | 1 TPM 2.0 onboard |
| Слоты PCIe | 1 PCIe 5.0 x16 slot 1 PCIe 4.0 x4 slot |
| M2 | 1 M.2 PCIe 4.0 x4 slot (M-key 2280/22110) 1 M.2 PCIe 3.0 x4 slot (M-key 2280) |
| BIOS | AMI UEFI |
| Функции BIOS | SMBIOS 3.0 or later UEFI 2.7 PCI FW 3.0 ACPI 6.1 RTC (Real Time Clock) Wakeup |
| ПО управления | SuperCloud Composer (SCC) Supermicro Server Manager (SSM) Supermicro Power Manager (SPM) Supermicro Update Manager (SUM) Supermicro SuperDoctor 5 (SD5) Super Diagnostics Offline (SDO) Supermicro Thin-Agent Service (TAS) SuperServer Automation Assistant (SAA) New! Plug-ins for 3rd Party Software IPMI Utilities |
| Аппаратная защита | Trusted Platform Module (TPM) 2.0 |
| Напряжение | +1.35V,+1.5V,+1.8V,+12V,+3.3V,+5V,+5V standby,1.05 (PCH),6 вентиляторов with tachometer status monitoring,BMC/IPMI Heartbeat LED,Chipset voltage,CPU temperature,Dual cooling zones,Memory temperature,UID,VBAT |
| Индикаторы | Power LED |
| Контроль температуры | CPU thermal trip поддержка Monitoring for CPU and chassis environment |
| Вентиляторы | 6x 4-pin fan headers (до 6 вентиляторов) |
| Функции безопасности | 12V DC or ATX Power Source ACPI power management ATX power connector Chassis intrusion detection M.2 NGFF connector RoHS |
| I/O Cables | CBL-0044L • 2 57.5CM SATA FLAT S-S PBF |
| Комплект (розничная упаковка) | Part Number Qty Description |
| QRG | MNL-2657-QRG 1 Motherboard Quick Reference Guide |
| Опции | Part Number Qty Description |
| 1U I/O Shield | MCP-260-00190-0B - 1U IO Plate for CSE-513B/515M (X13SAW) |
| Passive heatsink | SNK-P0086P • - 1U Heatsink |
| Райзер | RSC-W-68G5 - 1U LHS WIO Riser card with one PCIe 5.0 X16 and one PCIe |
| RSC-WR-6 | 1U RHS WIO Riser card with one PCIe 4.0 X16 slot,HF,Ro |
| Сокет процессора | LGA 1700 |
| Поколение платформы | Supermicro X13 |
| Тип | Материнская плата |
| Архитектура | WIO |
| Процессорных сокетов | 1 |
| Мощность | 150 Вт |
| Форм-фактор | WIO |
| Цена | 165 598 ₽ |
| Гарантия | магазина до 6 месяцев, расширенная до 5 лет |
| Доставка | СДЭК, Деловые Линии, ПЭК, Авито Доставка, самовывоз (Москва) |
Описание
Плата Supermicro X13 формата WIO с сокетом LGA1700 и чипсетом Intel R680E, до 150 Вт на процессор. Четыре слота UDIMM, четыре порта SATA, слоты PCIe 5.0 x16 и PCIe 4.0 x4, два разъёма M.2.
Сетевая часть: два порта 10GBase-T на Intel X550 и два порта Intel i226, что подходит для узлов с повышенными требованиями к сети. Применяется в серверах начального уровня и рабочих станциях.
Учитывайте WIO-архитектуру: нужен подходящий корпус и райзеры. Радиатор и заглушку портов заказывают отдельно, комплектацию уточняйте у менеджера.
Документация и даташиты
Материнская плата Supermicro X13SAW-TLN4F WIO LGA1700 R680E, 10GBase-T поставляем под заказ: срок и цену подтвердит менеджер по запросу. Работаем с юрлицами (счёт с НДС и без), ИП и частными покупателями. Подберём аналоги и совместимый ЗИП, рассчитаем поставку под проект.
